Steuerung

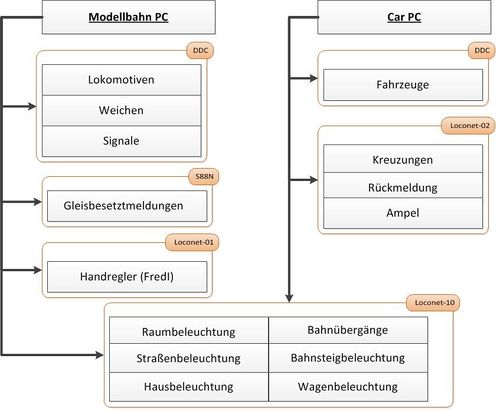

Gesteuert wird die Anlage über drei Rechner. Diese nehmen unterschiedliche Aufgaben wahr. In der Abbildung sind jeweils zu jedem Computer die angeschlossenen Zentralen mit ihren Funktionen dargestellt.
Digitalbetrieb
Alle Lokomotiven fahren mit dem Digital Command Control Protokoll kurz DCC. Das Signal wird in der Software erzeugt. Dazu ist keine Digitalzentrale mehr notwendig. Alles wird über einen Computer gesteuert. Somit ist ein Automatikbetrieb auf der ganzen Anlage möglich. Um nicht alle Lokomtiven vom Computer aus zu bedienen ist eine Handsteuerung über Loconet Handregler möglich.
Booster
Viele versuche einen selbstbau Booster zu nutzen sind fehlgeschlagen oder gar in Rauch aufgegangen. Die Probleme waren meist ausreichend Leistung zu erzeugen (>3 Amper) oder eine korrekte Kurzschlussabschaltung.
Da der Booster direkt am Computer angeschlossen werden sollte, musste hier eine galvanische Trennung erfolgen. Der Booster von Tams B-4 hat diese intern mit einem Optokoppler 6N137 gelöst. Bis jetzt hat der Booster immer zuverlässig bei einem Kurzschluss abgeschaltet. Nur das Wiedereinschalten klappt nicht immer zuverlässig. Das kann aber auch an dem DDC Signal vom PC her kommen. Dieses ist nicht 100%tig korrekt, da es hier Hardwarebeschränkungen auf dem COM-Port beim erzeugen von DDX gibt.
Alle weiteren Informationen zu dem Booster findet ihr auf der Webseite von Tams.
